Assiemature elettroniche - Avvolgimenti Elettrici - Trasformatori - Autotrasformatori - Bobine
TRASFORMATORI DA CIRCUITO STAMPATO Hz 50-60
TRASFORMATORI SU FERRITI
CONTENITORI PLASTICI
ALIMENTATORI CA/CA - CA/CC
TRASFORMATORI TOROIDALI
BOBINE E INDUTTANZE
TA e TV
TRASFORMATORI MONOFASE DA QUADRO
TRASFORMATORI E AUTOTRASFORMATORI TRIFASE
NOTE TECNICHE
MAGAZZINO
PRODOTTI
TRASFORMATORI DA CIRCUITO STAMPATO Hz 50-60
TRASFORMATORI      DA CIRCUITO STAMPATO Hz 50-60

TRASFORMATORI DI ALIMENTAZIONE RESINATI E A GIORNO



POTENZE:   VA 0,25 ÷  0,63

FREQUENZA:   Hz  47÷60



COSTRUITI SECONDO NORME CEI EN 61558


> TRASFORMATORI LAMELLARI MONOFASE VA 0,25 ÷ 62,5
> TRASFORMATORI A BASSO PROFILO SU NUCLEI A "C" VA 2,5 ÷ 62,5
> TRASFORMATORI MICROFONICI
TRASFORMATORI SU FERRITI
TRASFORMATORI SU FERRITI

TRASFORMATORI CON NUCLEO IN FERRITE PER APPLICAZIONI DI POTENZA E DI SEGNALE PER ELETTRONICA, COSTRUITI SU SPECIFICA DEL CLIENTE.



I PRINCIPALI NUCLEI IN FERRITE UTILIZZATI SONO:

                         EE      ETD      RM     OLLA

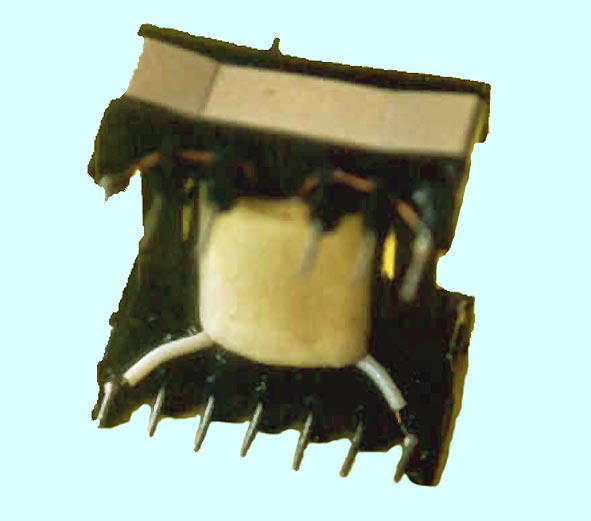

>  TRASFORMATORI TETD

>  TRASFORMATORI TRM

>  TRASFORMATORI TE






CONTENITORI PLASTICI
CONTENITORI PLASTICI

- CONTENITORI PER ELETTRONICA

- CONTENITORI PER ALIMENTATORI

- SCATOLINI PER TOROIDALI

- SCATOLINI PER TA

- SCATOLINI PER ITOR DA C.S.


ALIMENTATORI CA/CA - CA/CC
ALIMENTATORI  CA/CA   -  CA/CC

Adattatori da rete CA/CA:  utilizzati per alimentare  aparecchiature elettroniche che richiedono una alimentazione in corrente alternata o continua.

Di seguito sono elencate alcune delle versioni da noi prodotte


TRASFORMATORI TOROIDALI
TRASFORMATORI TOROIDALI

TRASFORMATORI  DI SICUREZZA E ISOLAMENTO CON  NUCLEO TOROIDALE



Potenza:                         VA  37,5 ÷ 1.500

Lamierino UNI tipo ASGO RICO a basse perdite

Fissaggio: 2 dischi gomma + 1 disco ferro + vite + dado



VERSIONI SPECIALI A RICHIESTA



COSTRUITI SECONDO NORME CEI EN 61558


BOBINE E INDUTTANZE
BOBINE E INDUTTANZE

Bobine per elettrovalvole, per relé, per motori asincroni, per trasduttori

Induttori fissi assiali resinati, fissi radiali tipo funghetti - IF

Induttori fissi toroidali - ITOR

Induttori fissi cilindrici - ICi

Tubetti ferrite

Anelli e bobine in aria

Perline

COSTRUITI SECONDO NORME CEI EN 61558


> BOBINE PER IMPIEGHI VARI
> BOBINE PER ELETTROVALVOLE
> AVVOLTI INDUTTIVI
TA e TV
TA e TV

Trasformatori  amperometrici e  voltmetrici  per applicazioni di misura



COSTRUITI SECONDO NORME CEI EN 61558


TRASFORMATORI MONOFASE DA QUADRO
TRASFORMATORI MONOFASE DA QUADRO

Potenze:   VA  25  ÷  5.000

Lamierino UNI tipo  ASGO RICO a basse perdite



VERSIONI SPECIALI A RICHIESTA



COSTRUITI SECONDO NORME CEI EN 61558


TRASFORMATORI E AUTOTRASFORMATORI TRIFASE
TRASFORMATORI E AUTOTRASFORMATORI TRIFASE

Lamierino UNI tipo  ASGO RICO a basse perdite



VERSIONI SPECIALI A RICHIESTA



COSTRUITI SECONDO NORME CEI EN 61558


NOTE TECNICHE

I Trasformatori della versione RCS (Resinati da Circuito Stampato) sono inglobati in resina epossidica autoestinguente (classe 125°C secondo IEC85 e IEC216) appositamente studiata per essere compatibile con gli smalti dei fili di rame, incrementarne le caratteristiche di affidabilità, anche in condizioni climatiche critiche e garantire un perfetto isolamento.

Su richiesta si praticano trattamenti speciali come resinatura in loctite sottovuoto.

Per tutti gli avvolgimenti A.DI.GE. utilizza fili smaltati delle case costruttrici più quotate sul mercato, in grado di sopportare temperature superiori a 150°C.

Gli avvolgimenti costituiti da fili capillari vendono rinforzati con adeguate trecciole.

Gli avvolgimenti Primari e Secondari vengono avvolti in cave separate.

Dove richiesti gli schermi di rame elettrostatici sono di fascia di rame preisolato.

Su tutta la nostra produzione viene usata solo lamiera tipo A.S.G.O. (Acciaio Silicio a Grani Orientati) a bassissime perdite che consentono minori consumi e dimensioni compatte.

Rocchetto, scatolino, resina e nastri hanno grado di autoestinguenza V0.

La cavetteria usata è a norme MIL con filo di rame stagnato e ricopertura in PVC (105°C).

I tubetti utilizzati sono in calza di Fibra Vetro ricoperti con Elastomero al Silicone (175°C).

Le parti metalliche sono tutte zincate o tropicalizzate.

Per i tipi RCS, per ragioni di ancoraggio meccanico, consigliamo di utilizzare tutti i piedini previsti: l'impiego della piedinatura completa, abbinata a sezioni superiori a quelle normalmente in commercio, garantiscono un ottimo ancoraggio meccanico che non necessita di sistemi aggiuntivi (es. viti/staffe) anche se il TRASFO viene montato in posizione verticale.

L'applicazione del peso su tutti i piedini, non solo quelli utili, distribuisce le sollecitazioni meccaniche e soddisfa la NORMA che non vuole parti in tensione usate per svolgere funzioni meccaniche, inoltre i piedini sono fatti in Rame Ricotto, materiale idoneo a non interrompersi con le vibrazioni.

Tutti i trasformatori della serie NORMA sono progettati per essere utilizzati al 100% della potenza nominale.

Le potenze in VA sono relative al totale della somma delle potenze dei secondari ed è possibile ottenere potenze superiori rispetto a quelle indicate a catalogo esaminando i singoli utilizzi.

Tutti i tipi di trasformatori sono collaudati al 100%.

Nella costruzione di trasformatori vengono tenute a riferimento le norme CEI EN 61558.

Tutti i dati e le indicazioni tecniche riportate sul presente catalogo sono basati su dati di prova che riteniamo attendibili ma non impegnativi e da verificare a campione.

Ci riserviamo in qualsiasi momento, di apportare modifiche elettriche, meccaniche od estetiche su tutti i prodotti A.DI.GE.

Per qualsiasi esigenza o chiarimenti interpellateci!



MAGAZZINO
MAGAZZINO

PRODOTTI DISPONIBILI  A  MAGAZZINO

A PREZZI PROMOZIONALI



INDUTTANZE FUNGHETTO RADIALI E ASSIALI



INDUTTANZE  TOROIDALI  FILTRO  E  COMPENSATE



INDUTTANZE  CILINDRICHE

INDUTTANZE CILINDRICHE RESINATE
